拱形铸铁闸门外形及安装尺寸参数如下（及结构图）

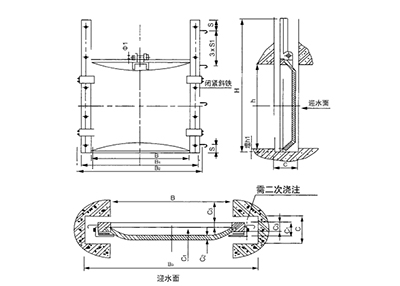

拱形铸铁闸门安装结构图
拱形铸铁闸门外形及安装尺寸参数表
| 洞☐尺寸 宽x高（mm） | 0.8mx0.8m | 1mx1m | 1.5mx1.5m | 2mx2m | 2.5mx2.5m | 3mx3m | 3.5mx3.5m | 4mx4m | 4.5mx4.5m | 5mx5m | 5.5mx5.5m | 6mx6m |
| B | 800 | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 600 |
| h | 800 | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 |
| B | 930 | 1140 | 1640 | 2180 | 2720 | 3220 | 3720 | 4250 | 4750 | 5300 | 5800 | 6380 |
| B2 | 1000 | 1210 | 1720 | 2260 | 2800 | 3300 | 3800 | 4330 | 4830 | 5380 | 5880 | 6500 |
| B3 | 1190 | 1400 | 1920 | 2460 | 3000 | 3500 | 4000 | 4530 | 5030 | 5580 | 6080 | 6700 |
| S | 1200 | 1470 | 2280 | 2800 | 3400 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7200 |
| S1 | 200 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| C1 | 800 | 870 | 560 | 733 | 933 | 1133 | 1300 | 1467 | 1633 | 1800 | 1967 | 2200 |
| C | 150 | 180 | 180 | 185 | 200 | 210 | 210 | 210 | 210 | 230 | 230 | 300 |
| C | 250 | 280 | 280 | 285 | 285 | 300 | 310 | 310 | 320 | 330 | 330 | 400 |
| C2 | 12 | 13 | 17 | 18 | 20 | 20 | 23 | 25 | 27 | 30 | 33 | 40 |
| C3 | 90 | 105 | 105 | 105 | 130 | 130 | 135 | 150 | 150 | 175 | 175 | 2301 |
| C4 | 80 | 90 | 170 | 180 | 170 | 210 | 290 | 290 | 290 | 320 | 320 | 410 |
| C5 | 50 | 50 | 55 | 60 | 75 | 75 | 75 | 90 | 90 | 100 | 100 | 140 |
| h | 20 | 20 | 25 | 30 | 30 | 30 | 30 | 30 | 30 | 35 | 35 | 35 |
| f1 | 25 | 25 | 28 | 230 | 30 | 35 | 40 | 40 | 45 | 45 | 50 | 50 |
| 配启闭机 (t) | 1 | 2 | 3 | 5 | 8-10 | 12-15 | 20-25 | 25-30 | 30-40 | 40-50 | 50-60 | 60-80 |
