法兰式铸铁圆闸门技术参数大全

法兰式铸铁圆闸门是一种采用法兰安装或墙管式安装的铸铁圆形闸门，多用于各种管道，具有承压能力好，耐腐蚀性能优良等优势特点，其常见的外形尺寸参数及结构图如下。

一、法兰式铸铁圆闸门外形尺寸参数表

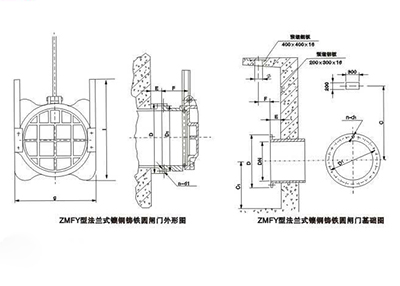

二、法兰式铸铁圆闸门外形结构图

三、法兰式铸铁圆闸门技术性能

1、闸门密封面配合间隙≤0.1㎜，密封座厚度大于10㎜。

2、密封面每米长度渗水量：正向≤0.7L/min ·m   反向≤1.25L/min ·m

3、公称压力≤0.1Mpa；密封试验压力0.1Mpa。

4、工作环境：温度-20℃～120℃   湿度：95%    工作介质：水与污水PH值：5～10

5、安装位置：正常状态下正向迎水、处于铅垂状态。

6、工作水头：单向受压：正向：6m   反向：5m   双向受压：均为6m

7、启闭速度：不小于0.2m/min，不大于1.5m/min。

6、闸框距边壁距离≥300㎜，距池底距离≥150㎜～250㎜。

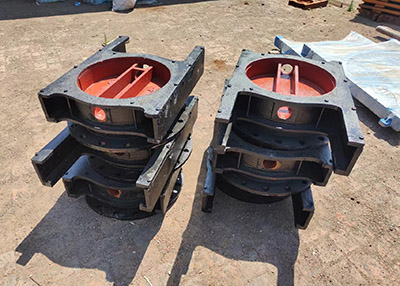

四、法兰式铸铁圆闸门实物图

五、法兰式铸铁圆闸门应用

可安装在管道口和交汇窖井、污水管道、原站井水口、清水池等位置的，多应用于市政、石油、化工、电站、冶金、煤碳、轻工、食品、制药、水利、污水处理等给排水工程中。
