手电两用螺杆启闭机适用于水利、水电、市政建设、水产养殖及农田水利建设工程。自锁性能好，可使闸门停留在任何位置。具有手动和电动两种功能，15T以上2个摇把。根据用户要求，可配电子高度计，可现场及远程或集中控制。常规产品配机械限位器。其安装布置结构图及常见型号技术参数如下。

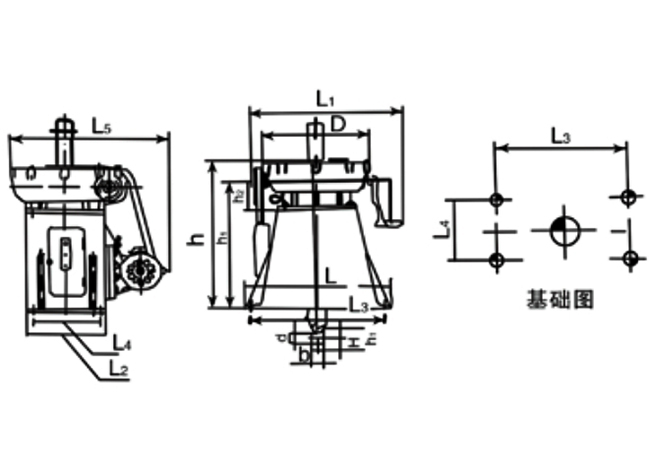

手电两用螺杆启闭机安装布置结构图
手电两用螺杆启闭机型号技术参数表
| 参数型号 | QL-3 | QL-5 | QL-8 | QL-10 | QL-12 | QL-15 | QL-20 | QL-25 | QL-30 | QL-40 | QL-50 | |
| 启门力KN | 30 | 50 | 80 | 100 | 120 | 150 | 200 | 250 | 300 | 400 | 500 | |
| 闭门力KN | 15 | 25 | 40 | 50 | 60 | 75 | 100 | 125 | 15C | 20C | 25C | |
| 启门高度m | 2.5 | 3.5 | 4 | 4.5 | 4.5 | 5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | |
| 启门速度mm/min | 500 | 420 | 204 | 204 | 204 | 156 | 156 | 156 | 156 | 156 | 125 | |
| 螺杆 | 全长m | 3.0 | 4.0 | 4.5 | 5.0 | 5.0 | 5.5 | 5.5 | 6 | 6 | 6 | 6 |
| 扣长m | 2.5 | 3.5 | 4.0 | 4.5 | 4.5 | 5.0 | 5.0 | 5.5 | 5.5 | 5.5 | 5.5 | |
| 直径mm | Φ46 | Φ51 | Φ70 | Φ75 | Φ80 | Φ85 | Φ90 | Φ95 | Φ100 | Φ115 | Φ130 | |
| 配套电机 | 型号 | Y90L-4 | Y90L-4 | Y100L1-4 | Y132S-6 | Y132M1-6 | Y132M1-6 | Y132M2-6 | Y160M-6 | Y160L-8 | ||
| 功率 | 1.1 | 1.5 | 2.2 | 3 | 4 | 4 | 5.5 | 7.5 | 7.5 | |||
| 基本数据 | L | 560 | 650 | 700 | 805 | 850 | 910 | |||||
| L1 | 370 | 450 | 550 | 610 | 760 | 1100 | ||||||
| L2 | 270 | 330 | 400 | 510 | 600 | 860 | ||||||
| L3 | 320 | 410 | 550 | 540 | 670 | 920 | ||||||
| L4 | 220 | 250 | 300 | 380 | 480 | 750 | ||||||
| L5 | 545 | 595 | 705 | 815 | 815 | 920 | ||||||
| h | 560 | 650 | 690 | 840 | 950 | 1075 | ||||||
| h1 | 475 | 556 | 582 | 705 | 800 | 890 | ||||||
| h2 | 113 | 156 | 152 | 155 | 230 | 300 | ||||||
| R | 200 | 200 | 260 | 300 | 300 | 300 | ||||||
| D | Φ255 | Φ320 | Φ420 | Φ500 | Φ600 | Φ940 | ||||||
| H | 40 | 45 | 60 | 60 | 65 | 70 | ||||||
| H1 | 120 | 120 | 120 | 120 | 150 | 150 | ||||||
| b | 36 | 42 | 63 | 65 | 70 | 80 | 90 | 110 | ||||
| d | Φ23 | Φ25 | Φ35 | Φ50 | Φ50 | Φ60 | ||||||
| 地脚螺栓 | 4-M12×220 | 4-M12×300 | 4-M16×400 | 4-M18×500 | 4-M18×500 | 4-M24×500 | ||||||
