机闸一体铸铁闸门型号技术参数大全

机闸一体铸铁闸门包括有拱形铸铁闸门、平板铸铁闸门、圆形铸铁闸门，其中拱形铸铁闸门和平板铸铁闸门的外形尺寸参数基本相同，另外机闸一体铸铁闸门宽度一般不超过3米，多为普通闸门，适用水头一般不超过6米，浦洋水利小编从平面机闸一体铸铁闸门和圆形铸铁闸门两大系列为大家梳理型号技术参数及结构图，以下内容仅供参考，详情以实物和具体工程an设计要求为准！

一、平面机闸一体铸铁闸门结构图及型号技术参数

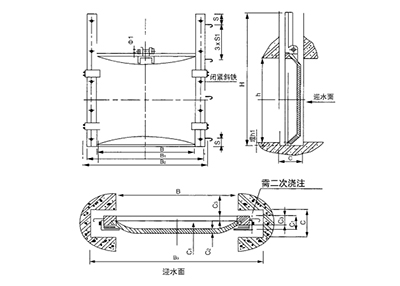

平面机闸一体铸铁闸门结构图

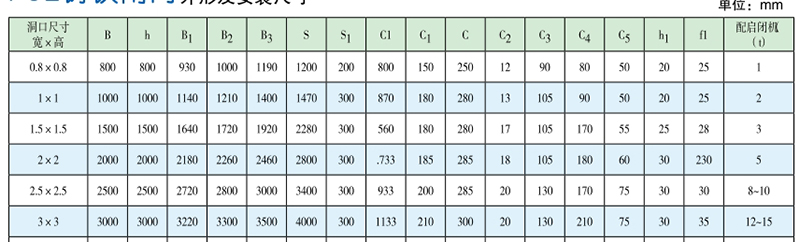

平面机闸一体铸铁闸门型号技术参数

注：

1、根据用户要求可加平板橡胶止水、铜板止水。

2、闸门孔口尺寸为长方形，而孔口宽度B与高度h均为标准值(即可从上表中查出)，可按正面方法查出对应技术数据，例:2.5*3.5m闸门，其值“B、B1、B2、B3、C1、C、C2、C3、C4、C5、f1”为上表2.5*2.5m-栏中数值。3、对于其他型号规格闸门，可按用户要求设计生产非标准产品。

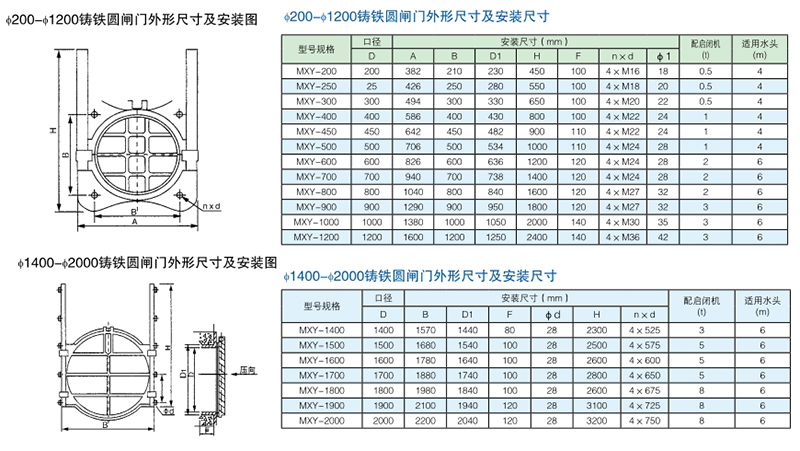

二、圆形机闸一体铸铁闸门结构图及型号技术参数
