水库用高水头潜没式铸铁镶铜闸门外形及安装尺寸参数表

水库用高水头潜没式铸铁镶铜闸门外形及安装尺寸参数表如下。

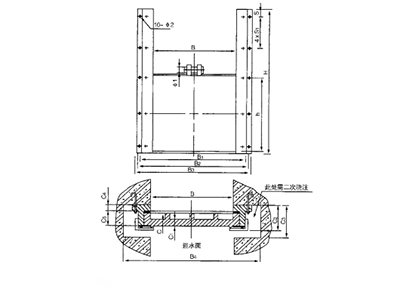

水库用高水头潜没式铸铁镶铜闸门安装布置结构图

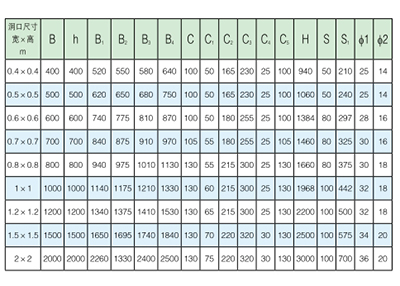

水库用高水头潜没式铸铁镶铜闸门外形及安装尺寸参数表

注：

1、根据水头高度配启闭机，适用于水头高度在15-50m.

2、对于闸门孔口尺寸为长方形，而孔口宽度B与高度h均为标准值(可从表中查出)，可按正面方法查出对应技术数据，例:1.5*1m闸门，其值“B、B1、B2、B3、B4、C2、C3、C4、C5、中1、中2”为上表1.5*1.5m-栏中数值，而h、H、S、S1为1.1*1.1栏中数值。

3、对于其他型号规格闸门，可按用户要求设计生产非标准产品。
