手动螺杆式启闭机
手动螺杆式启闭机是采用人力驱动的一类螺杆式启闭机，多用于启闭平面闸门，带有自锁功能，机型多样，启闭轻便灵活，方便调节闸门的开度，启门力从0.3t-15t，浦洋水利有大量现货，并且支持定制生产加工。
全国发货 一套起批
多年专注机闸一体铸铁闸门、螺杆启闭机生产、安装
全国服务热线15531982723
手动螺杆式启闭机是采用人力驱动的一类螺杆式启闭机，多用于启闭平面闸门，带有自锁功能，机型多样，启闭轻便灵活，方便调节闸门的开度，启门力从0.3t-15t，浦洋水利有大量现货，并且支持定制生产加工。
本厂生产的手动螺杆式启闭机启闭轻便灵活，形式多样，性价比高，从115元-688元不等，配有自锁功能和防盗水功能，可使闸门停留在任意位置，方便调节水流量的大小。
一、手动螺杆式启闭机特点
1、不需要接电，是采用人力操作的，即使在无电的情况下也可启闭闸门。
2、手动驱动方式多样，有手轮式、侧摇式、平推式、手摇式等，方便灵活驱动；
3、带有自锁功能，方便随时停止对启闭机的驱动，可使闸门停留在任意位置，方便调节水流的大小；
4、手动螺杆式启闭机还有一种全封闭类型，特别适合户外安装，可将启闭机浇筑到混凝土中，还具有防盗机功能；
5、具有防盗嘴及专用扳手，具有防盗水功能。
二、手动螺杆式启闭机常见机机型及性能参数

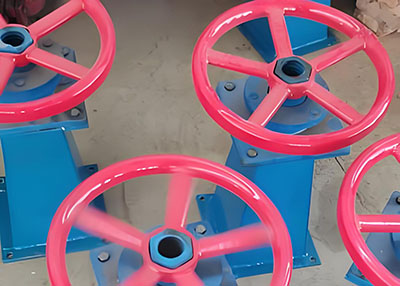

1、QLP型和QPT型，QLP型为平推式螺杆启闭机，QPT型为手轮螺杆式启闭机，它们常见的规格型号参数表如下。
QLP和QLT手动螺杆启闭机安装布置结构图
| 技术参数 | 规格型号 | ||||
| QLT-5 | QLT-10 | QLT-20 | QLT-30 | ||
| 启门力(T) | 0.5 | 1 | 2 | 3 | |
| 闭门力(T) | 0.25 | 0.5 | 1 | 1.5 | |
| 螺秆 | 全长(m) | 1 | 1.5 | 2 | 2.5 |
| 螺纹长(m) | 7 | 1 | 1.5 | 2 | |
| 直径（mm） | ∅28 | ∅30 | ∅39 | ∅46 | |
| 尺寸参数 | L | 160 | 180 | 190 | 203 |
| L1 | 360 | 460 | 560 | 600 | |
| L2 | 100 | 120 | 140 | 175 | |
| h | 85 | 105 | 110 | 120 | |
| h1 | 150 | 150 | 150 | 150 | |
| H1 | 30 | 35 | 40 | 45 | |
| H2 | 70 | 70 | 80 | 80 | |
| b | 24 | 24 | 32 | 32 | |
| d | ∅14 | ∅17 | ∅20 | ∅20 | |
| 地脚螺栓 | 4-M10×200 | 4-M12×200 | |||
| 重量（kg) | 10 | 17 | 35 | 45 | |
2、QLC型，侧摇螺杆式启闭机，其常见规格型号参数如下。

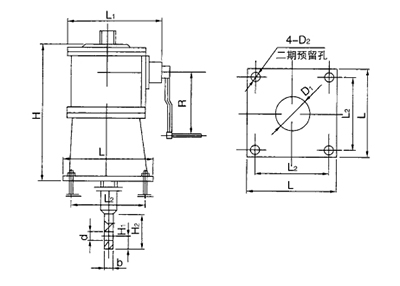

QLC侧摇手动螺杆启闭机安装布置结构图
QLC手动侧摇螺杆式启闭机常见规格型号参数表
| 技术参数 | 规格型号 | ||||
| QLC-5 | QLC-10 | QLC-20 | QLC-30 | ||
| 启门力T） | 0.5 | 1 | 2 | 3 | |
| 闭门力(T) | 0.25 | 0.5 | 1 | 1.5 | |
| 螺杆 | 全长(m) | 1 | 1.S | 2 | 2.5 |
| 螺纹长(m) | 0.7 | 1 | 1.5 | 2 | |
| 直径 (mm) | ∅28 | ∅30 | ∅39 | ∅46 | |
| 启闭速度(mm/r) | 3.6 | 3.6 | 3 | 4.1 | |
| 其他主要技术参数 | L | 185 | 185 | 250 | 300 |
| L1 | 224 | 224 | 258 | 297 | |
| L2 | 160 | 160 | 180 | 225 | |
| H | 287 | 287 | 340 | 440 | |
| H1 | 25 | 25 | 30 | 45 | |
| H2 | 150 | 85 | 100 | 120 | |
| R | 16 | 150 | 150 | 150 | |
| b | 16 | 16 | 20 | 26 | |
| d | 16 | 16 | 20 | 30 | |
| D1 | ∅60 | ∅60 | ∅6O | ∅8O | |
| D2 | ∅40 | ∅40 | ∅40 | ∅40 | |
| 地脚 | 4-M10×180 | 4-M10×180 | 4-M10×200 | 4-M12×250 | |
| 重量（Kg) | 28 | 31 | 59 | 103 | |
3、QLCF型，侧摇全封闭螺杆式启闭机，具有防盗机功能，其常见规格型号参数如下。

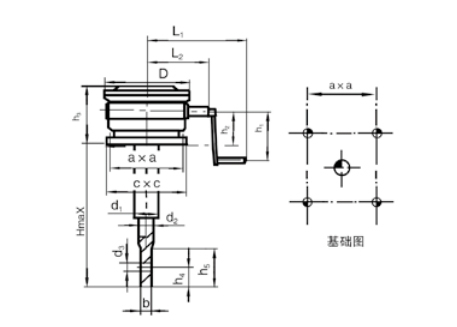

QLCF全封闭侧摇螺杆启闭机安装布置结构图
QLCF全封闭侧摇螺杆式启闭机规格型号技术参数表

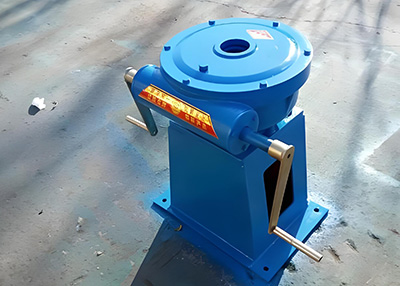

4、QL型，手摇螺杆式启闭机，具有两个摇把，其常见规格型号参数如下。

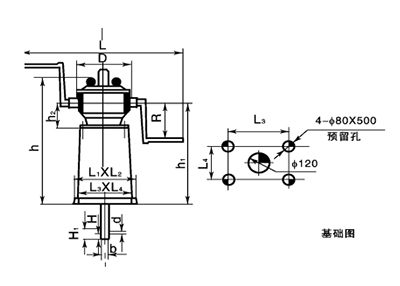

QL手摇螺杆式启闭机安装布置结构图

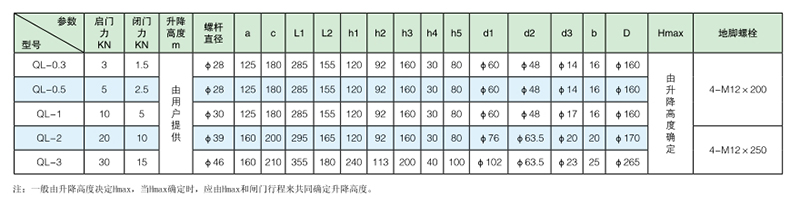

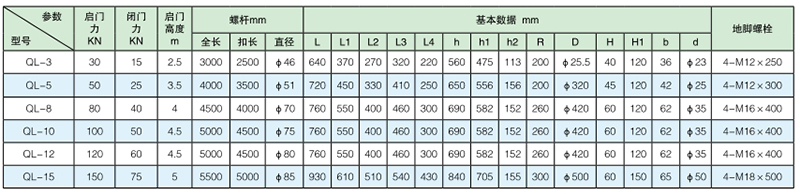

QL手摇螺杆式启闭机常见规格型号参参数表

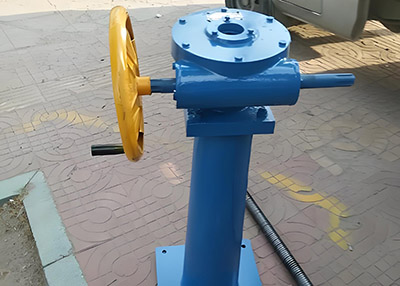

5、QSYB，侧边手轮手动螺杆式启闭机，其常见规格型号参数如下。

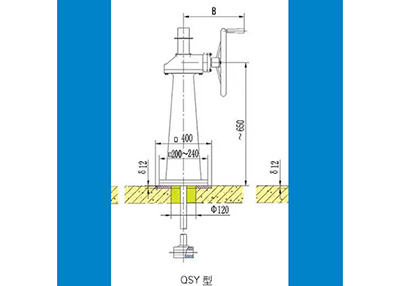

QSYB型手动螺杆式启闭机安装布置结构图

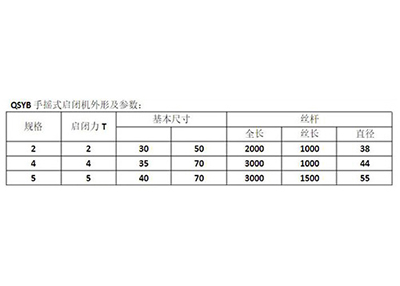

QSYB手动螺杆式启闭机常见型号规格参数表
三、手动螺杆式启闭机结构组件
由机壳、机盖、支架、螺母、螺杆、大、小伞齿轮、压力轴承、手摇柄等组成。
四、手动螺杆式启闭机安装
1、在安装手动螺杆启闭机时，一定要确保底座与启闭机升降平台基础平行，且与基础布置平面接触面积达到百分之90以上，这样才能更好的确保螺杆启闭机受力的均衡；
2、螺杆轴线要垂直闸台上横梁的水平面，要与闸板吊耳孔孔垂直，避免螺杆倾斜，造成局部受力而损坏机件。
3、在手动螺杆启闭机置于安装位置后，把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入机器中，当螺杆从机器的上方露出后，再套上限位盘。螺杆的下方与闸门吊耳或吊块螺母连接。
4、对于安装启闭机的基础须稳固安全。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。
5、在安装时根据闸门起吊中线，找正中使纵横向中线偏差不超过正负3mm，高程偏差不超过正负5mm，然后浇注二期混凝土或与预埋钢板连接。
6、 在产品安装完毕，要对机器进行清理，补修已损坏的保护油漆，灌注润滑脂。
五、手动螺杆启闭机调试方法及注意事项
1、对于上下限位的调节：当闸门处于全闭的状态时，将上限压紧上行程开关并固定在螺杆启闭机的螺杆上。当闸门处于全开时，将下限位盘压紧下行程开关并固定在螺杆上。
2、对于启闭机的主令控制器调整，须保证闸门升降到上、下限位时的误差不超过1cm。
3、安装后，一定要作试运行，一作无载荷试验，即让螺杆作两个行程，听其有无异常声响，检测安装是否符合技术要求。
