铸铁闸门结构组件通常包含门框、门板、导轨、吊耳、止水密封装置等组件构成,那么这些组件在闸门中分别指的是那一部分呢?下面浦洋水利小编用图文的形式为您详细说明。(以下部分内容摘自《DB 34/T 3589—2020》安徽地方标准)。
一、门板
面板和梁格组成的板肋结构。面板也可称其为挡水板,梁格通俗点说指“十”字加强肋,或加强肋,对于钢制闸门多采用梁格一词,在北方地区多采用加强肋的说法。
二、门框和导轨
门板的槽形导向体。主要作用是门板(也就是挡水板)在预定的轨道上实现上下运动,同时将水压传递给混凝土结构
三、止水密封装置
由门板和门框接触面直接形成的止水密封面,或由镶嵌在门板和门框相应位置用于阻止渗漏的条状密封体和止水座面形成的止水密封面。
四、横轭
与门框连接的用于支承启闭装置和承受启闭力的横梁状构件,需要说明的是此种闸门为机闸一体式闸门,也可称其为横梁。如不是机闸一体式结构的,多采用混凝土结构做启闭机升降平台。
五、明杆式结构
闸门启闭操作部件采用起重螺杆与门板同步升降的结构型式。简单点说就是螺杆与闸门吊耳连接,通过螺杆的纵向(上下)运动来带动门板上下运动,从而实现闸门的启闭。
六、暗杆式结构
闸门启闭操作部件采用门板上吊块螺母沿螺杆轴向运动的结构型式。此种结构形式中,起重螺杆不会做上下运动,仅作旋转运动,闸门的吊耳采用吊块螺母的形式,螺杆穿过吊块螺母,形象点说闸门的启闭机就类似于拧螺丝一样,螺杆向一个方向转动,吊块螺母带着挡水板沿着螺杆上升,实现闸门的开启,螺杆向另外一个方向转动,吊块螺母带着门板向下运动。

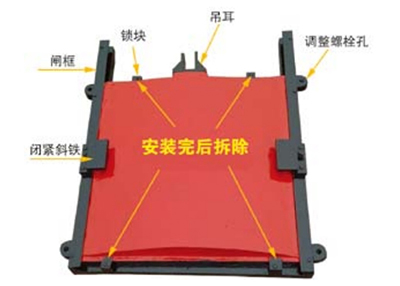

说明:图中的锁块是用来临时固定挡水板的,防止在运输过程中划出,安装完成后需要拆除。
