平板机闸一体铸铁闸门
报价:268-2150元/套
规格型号:0.2*0.2-3*3米;
配型启闭机:手动、手电两用、电动螺杆式启闭机;
止水方式:硬止水。
发货:全国发货,常规型号可三天内发货。

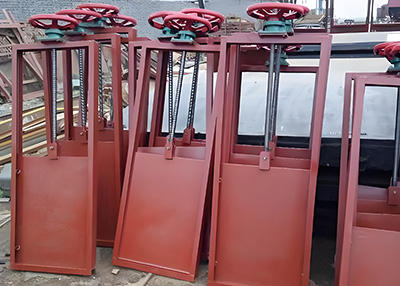

平板机闸一体式铸铁闸门是将平板铸铁闸门和启闭机巧妙的结合设计为一体的机门一体式闸门,安装便捷快速,启闭灵活,方便调节水流量大小!

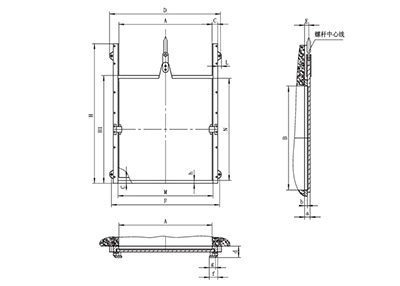

一、常见规格型号参数表
规格型号(m) | 0.2×0.2 | 0.3×0.3 | 0.4×0.4 | 0.5×0.5 | 0.6×0.6 | 0.8×0.8 | 1×1 | |
尺寸参数(mm) | A | 200 | 300 | 400 | 500 | 600 | 800 | 1000 |
B | 200 | 300 | 400 | 500 | 600 | 800 | 1000 | |
C | 30 | 30 | 30 | 40 | 40 | 50 | 50 | |
D | 320 | 420 | 520 | 640 | 740 | 980 | 1180 | |
E | 30 | 30 | 35 | 40 | 90 | 95 | 100 | |
F | 290 | 390 | 490 | 610 | 710 | 940 | 1140 | |
L | 30 | 30 | 30 | 30 | 30 | 40 | 40 | |
H | 400 | 500 | 600 | 700 | 800 | 1200 | 1440 | |
H1 | 260 | 360 | 460 | 580 | 680 | 900 | 1100 | |
M | 205 | 305 | 405 | 508 | 608 | 810 | 1010 | |
N | 230 | 330 | 430 | 540 | 640 | 850 | 1050 | |
a | 34 | 34 | 40 | 42 | 45 | 48 | 55 | |
b | 24 | 24 | 28 | 30 | 30 | 30 | 35 | |
d | 64 | 64 | 85 | 77 | 76 | 76 | 85 | |
f | 75 | 75 | 75 | 75 | 75 | 80 | 85 | |
g | 30 | 30 | 30 | 30 | 30 | 35 | 40 | |
h | 15 | 15 | 15 | 20 | 20 | 20 | 25 | |
重量(kg) | 板重 | 11 | 16 | 26 | 45 | 102 | 126 | 185 |
总重 | 23 | 31 | 50 | 95 | 182 | 244 | 311 |

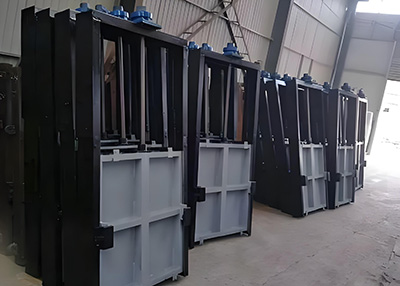

二、平板机闸一体铸铁闸门结构组件
平板机闸一体铸铁闸门结构组件一般包括有闸板、闸框、吊耳、导轨、紧闭斜铁、导杆(螺杆)、启闭机等组件构成,闸板、闸框、导轨、吊耳等组件,对于小型闸门多采用整体铸造工艺加工而成,闸门结构稳定性好,整体结构强度高,材质多为灰铸铁,性价比高。
三、平板机闸一体铸铁闸门工作原理
多以螺杆式启闭机来启闭闸门,启闭机的动力可为人力操作或电动,通过螺杆启闭机的运转来带动螺杆按照一定的方向旋转,来实现螺杆的上下运动,从而带动闸门的上升或下降,来实现闸门的启闭。
四、平板机闸一体铸铁闸门止水
多为硬止水,有要求的可采用青铜止水条或不锈钢止水条都可。
五、优点
1、安装便捷无需搭建启闭机升降平台;
2、维护简单,不用像钢制闸门那样时不时的需要更换止水条;
3、当水板平板式设计,铸造加工方便,费用成本低;
六、应用
多应用于易安装更换,水头水压相对较小的水利工程,比如农田灌溉、水产养殖、污水处理、造纸、化工等水利工程中,可单向止水,有需求亦可做成双向止水的形式。
