什么是附壁式铸铁闸门？

作者：浦洋水利发布时间：2024-06-22 21:11:11点击：10

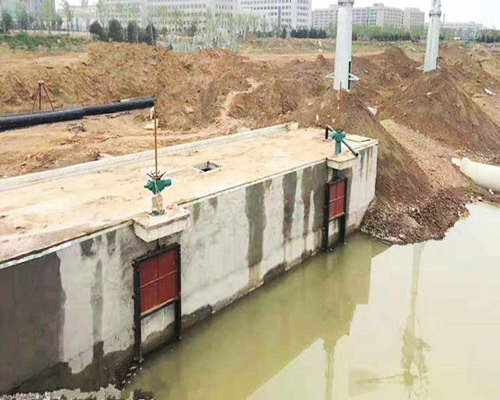

附壁式铸铁闸门顾名思义就是附和在墙壁上的闸门，也被称为墙式铸铁闸门，有方形的，也有圆形的。与常见的安装在河道、渠道上的闸门不同的是采用膨胀螺栓固定安装在墙上，而不是将闸门的门框固定在混凝土立柱中。具体形式如下图所示，让您一目了然。

什么是附壁式铸铁闸门

说明：上图所示的除了是附壁式铸铁闸门外，也属于下开式闸门（也被称为可调节铸铁堰门），挡水板向下开启，向上关闭闸门，节约闸门按钻过空间。

一、附壁式铸铁闸门类型

1、从外观上来说附壁式铸铁闸门分为方形和圆形两种；

2、从止水上来说可分为单向止水铸铁闸门和双向止水铸铁闸门；

3、从吊点和螺杆的连接方式上来说可分为明杆式铸铁闸门和暗杆式铸铁闸门；

4、从止水面是否镶铜上来说可分为镶铜闸门和普通铸铁闸门。

二、附壁式铸铁闸门结构组件材质

1、密封座：灰口铸铁HT200或铜合金2CuSn5Pb5Zn

2、楔块：灰口铸铁HT200或铜合金2CuSn5Pb5Zn

3、门框：灰口铸铁HT250、HT200或球墨铸铁

4、闸板：灰口铸铁HT250、HT200或球墨铸铁

5、导轨、吊耳：灰口铸铁HT250

6、吊块螺母：铜合金2CuSn5Pb5Zn紧固件；

7、偏心销和销轴：不锈钢1Cr18Ni9Ti或Cr13

8、闸杆：不锈钢2Cr13

9、启闭机支座：灰口铸铁HT250或碳钢Q235所有的铸件都不能有砂眼、气孔、裂缝和其它缺陷。

10、地脚螺栓：不锈钢1Cr18Ni9Ti或Cr13

二、附壁式铸铁闸门型号尺寸及安装尺寸参数及安装布置结构图

1、方形附壁式铸铁闸门型号及安装尺寸参数表

表一：方形附壁式铸铁闸门

型号mm		300	400	500	600	700	800
外形及安装尺寸mm	B	300	400	500	600	700	800
	B1	324	424	524	630	730	840
	B2	380	480	580	700	800	900
	G	50	50	50	70	70	80
	E	55	55	60	60	75	83
	K	220	270	340	380	440	505
	M	35	40	45	65	65	65
	d1	∅18.5	∅18.5	∅18.5	∅24	∅24	∅24
	d2	∅15	∅15	∅15	∅19	∅19	∅22
	f	416	516	616	750	850	960
	g	456	556	656	790	890	1010
	F	480	575	750	800	850	950
	a	65	85	85	60	60	100
	n1×a1	2×280	2×350	2×450	2×300	2×350	2×400
	I	205	260	310	360	410	500
	重量kg	70	107	145	225	275	330

表二：方形附壁式铸铁闸门1000-2000mm

型号		1000	1200	1400	1600	1800	2000
外形及安装尺寸mm	B	1000	1200	1400	1600	1800	2000
	B1	1040	1240	1440	1640	1840	2040
	B2	1100	1300	1540	1740	1940	2140
	B3				1770	1970	2180
	G	80	90	90	100	100	120
	E	83	83	100	100	105	135
	K	610	715	815	925	1025	1205
	M	85	110	120	120	130	140
	d1	∅28	∅28	∅28	∅28	∅28	∅28
	d2	∅26	∅26	∅30	∅30	∅36	∅36
	f	1160	1370	1580	1780	1980	2200
	g	1210	1430	1650	1850	2050	2270
	F	1200	2050	2500	2600	2960	3300
	a	105	115	120	120	115	135
	n1×a1	3×500	6×400	6×500	6×530	6×600	6×900
	N2×a2				2×530	2×600	4×400
	I	605	715	815	915	1015	1150
	重量kg	422	680	800	1210	1450	1650

表三：方形附壁式铸铁闸门2200-3000mm

规格型号		2200	2400	2500	2600	2800	3000
外形及基础尺寸	B	2200	2400	2500	2600	2800	3000
	Bl	2260	2460	2560	2660	2860	3060
	B2	2500	2700	2800	2900	3100	3300
	B3	2400	2600	2750	2800	3000	3200
	E	117	120	125	130	130	145
	K	131	141	146	151	161	171
	M	145	145	160	160	170	180
	N				1300	1400	1500
	d1	∅40	∅40	∅46	∅46	∅50	∅50
	f	2400	2600	2700	2800	3000	3200
	g	2500	2700	2800	2900	3100	3300
	I	4450	5135	5250	5370	5450	6175
	n1×a1	4×400	5×400	5×400	5×400	5×450	5×500
	d	210	252.5	262.5	287.5	312.5	337.5
	a	420	505	525	575	625	675
	n2×a2	4×500	5×400	5×400	5×500	5×500	5×600
	重量kg	1800	1990	2020	2100	2240	2400

2、圆形附壁式铸铁闸门型号尺寸、安装布置尺寸及安装布置图

表一：圆形附壁式铸铁闸门dn200-1200mm

规格型号DN（mm）		200	300	400	450	500	600	700	800	900	1000	1200
结构尺寸（mm）	n-d	4-∅12	4-∅12	4-∅12	4-∅16	4-∅16	4-∅18	4-∅18	4-∅18	4-∅20	4-∅20	4-∅20
	A	150	250	350	400	450	550	650	700	800	900	1100
	B	260	360	460	510	580	680	800	900	1000	1120	1320
	I	428	565	680	745	810	1060	1140	1270	1380	1700	2050
	G	90	100	100	100	105	120	120	120	120	140	180
	E	75	80	95	95	95	95	100	100	115	115	130
	D1	∅224	∅324	∅430	∅480	∅530	∅634	∅734	∅840	∅940	∅1046	1250
	K	150	200	285	305	325	400	450	500	560	600	700
预埋件及预留孔尺寸	4-Md	4-M10	4-M10	4-M10	4-M14	4-M14	4-M16	4-M16	4-M16	4-M18	4-M18	4-M18
	D2	∅280	∅380	∅480	∅530	∅580	∅680	∅780	∅880	∅1000	∅1100	∅1300
	C1	400	500	550	575	600	650	700	750	800	900	1000
	C	400-2500	550-2500	750-2500	850-2500	900-2500	1050-2500	1200-2500	1350-3000	1510-3000	1650-3000	1950-3000
	∅	80	80	80	80	100	100	100	120	120	150	150
	kg	46	65	102	128	140	220	270	325	388	416	670

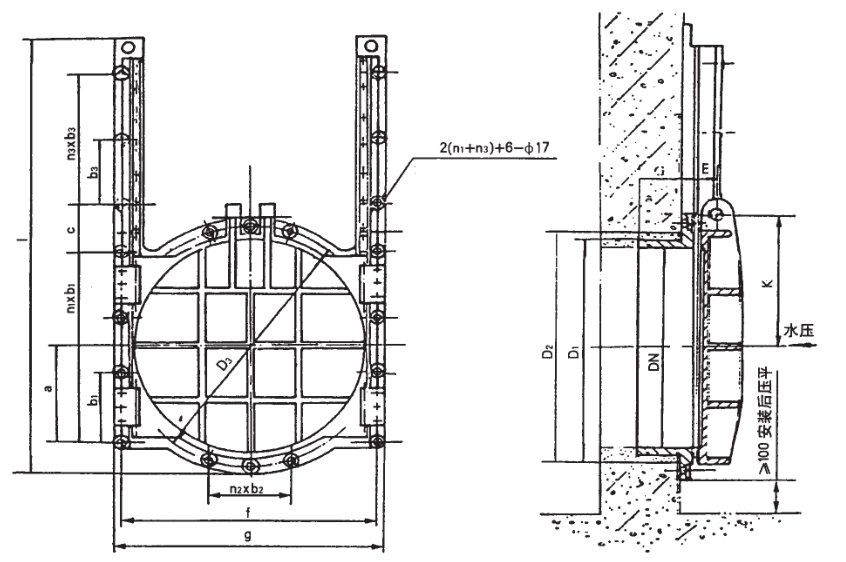

圆形附壁式铸铁闸门安装布置图

表二：圆形附壁式铸铁闸门dn1400-2500mm

规格型号DN（mm）		1400	1500	1600	1700	1800	1900	2000	2200	2400	2500
外形及安装布置尺寸	D1	∅1440	∅1540	∅1640	∅1740	∅1840	∅1940	∅2040	∅2250	∅2450	∅2550
	D2	∅1500	∅1600	∅1700	∅1800	∅1900	∅2000	∅2100	∅2300	∅2500	∅2600
	D3		∅1665	∅1770	∅1870	∅1970	∅2080	∅2180	∅2400	∅2600	∅2700
	G	90	100	100	110	110	120	120	120	120	120
	E	90	101	104	110	110	124	124	130	130	130
	K	815	875	925	975	1025	1100	1150	1250	1350	1400
	I	2500	2650	2800	2950	3100	3250	3400	3700	4000	4150
	f	1520	1620	1720	1830	1930	2030	2150	2350	2590	2690
	g	1560	1660	1760	1880	1980	2080	2200	2400	2460	2740
	n1×b1	3×380	3×400	3×400	3×400	3×450	5×300	5×310	5×350	5×370	5×410
	n2×b2		2×200	2×265	2×285	2×300	2×385	2×400	2×420	2×450	2×480
	n3×b3	2×600	2×650	2×700	2×750	2×750	4×400	4×400	4×450	4×500	4×500
	e	255	250	215	225	205	250	275	300	300	300
	a	570	600	660	675	720	750	775	875	925	1025
	重量kg	790	1200	1300	1360	1440	1520	1600	1760	1920	2000

三、附壁式铸铁闸门基础技术性能

1、附壁式铸铁闸门工作介质：水与污水PH值：5-10

2、密封面每米长度渗水量：≤0.7L/min·m，反向≤1.25L/min·m

3、工作环境：温度-20℃～120℃湿度：95%

4、公称压力≤0.1Mpa;密封

5、闸门密封面配合间隙≤0.1mm，密封座厚度大于10mm。

四、附壁式铸铁闸门用途

附壁式铸铁闸门多用于各种水池的进出水口，可单向止水，亦可加工制作成双向止水的闸门。
