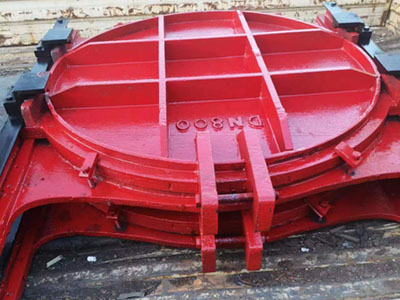

MXY-600铸铁镶铜圆闸门

闸门采用整体铸造加工而成,止水面采用镶青铜条,正向承压0.1MPa,反向承压0.02MPa,可搭载手电两用螺杆式启闭机,亦可加工制造为暗杆式结构,泄漏量不大于1.25L/min·m,铸造方式可采用树脂砂铸造加工亦可采用消失模为您加工铸造,工厂直接发货,无中间商差价!

在线订购
产品详情

一、MXY-600铸铁镶铜圆闸门组成及说明

1、MXY-600铸铁镶铜圆闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。

2、我方所提供的闸门为四面止水,闸门承受的正向水压为0.1MPa、反向水压为0.02MPa。

3、闸门应是明(暗)杆式安装、密封止水,启闭机与门体采用螺杆及连接轴联接。

4、闸门的启闭方式分为电动与手动二种形式,在电动的形式下,也应具备手动操作将闸门开启或关闭。

5、闸门应采用适合于安装在墙上的升杆式方型或圆型孔口闸门,其应有平整的内底与井壁紧密贴合,闸门孔口应制成与井壁孔口相应的尺寸。

6、闸门应在额定设计水压时能有效地止水,其泄漏量不大于1.25L/min.m(密封面长度)。

7、闸门在额定设计水压条件下,具有足够的强度和刚度。

8、闸门应适合于污水等环境中工作,所有零件在恶劣环境中应确保其使用寿命。

9、闸门的启闭速度每分钟不小于0.25m

MXY-600铸铁镶铜圆闸门组成及说明

二、MXY-600铸铁镶铜圆闸门主要结构

⑴ 门框由铸铁整体浇铸而成,门框两侧自带导槽,精加工之后作门体升降的导轨。门框平面经龙门刨及立车精加工并分别加工一道槽,以便镶入青铜密封面。

⑵ 门体为整体铸造的方形或圆形平板,并在迎水面自带“#”字形的加强筋,加强筋的数量视闸门规格大小而定,门体平面精加工并带有镶铜条的槽,以便镶入青铜密封面,门体两侧精加工与门框侧槽配合,形成上下滑轨。门体上端有吊耳,门体与吊耳的两接触面精加工之后用螺栓固定。

⑶ 导轨用铸铁制作,导轨面加工成与门框一样的槽,并在平面上镶入青铜,减少门体上下运行时的摩擦力。导轨和门框连接的接触部位精加工,用螺栓联接,并设有定位销防止错位。

⑷ 楔紧装置:为达到闸门的止水效果,闸门两侧设置楔块。楔块用锡青铜制成,用螺栓分别与门体和门框上的楔座固定,楔座铣成长孔,便于楔块的调整。当闸门的某一处止水效果不好时可局部调整楔块,当门体未关到位时或已到位而楔块尚未楔紧时,需调整全部楔块。

MXY-600铸铁镶铜圆闸门主要结构

⑸ 密封面采用铜条或铜圈分别镶入门框和门体的槽内,密封面铜条镶好之后用龙门刨铣床进行铣削,磨削加工,保证了门框和门体之间的密切配合。

⑹ 丝杆由圆钢制成梯形螺纹,其精度达到7e级标准,螺纹长度比门体行程高度加长200mm,闸门处于关闭位置时,螺纹超出启闭机螺母50mm,丝杆总长度超过5000mm时,需作分段加工,其接头采用圆钢加工成内圆孔,并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工,可与相同规格的丝杆互换配合。丝杆总长度超过4000mm时,需增设轴导架,轴导架由铸铁衬套管安装在铸铁托架上组成,铸铁托架固定在池壁上,导管与托架都可在两个方向进行调节,丝杆下部焊有圆钢销套,用销轴与门体相连。

⑺所有铸铁部件经过时效处理或高温回火处理,重要零部件采用树脂砂造型工艺。

⑻门框、门体按额定工作水头设计,其拉伸、压缩和剪切强度的安全系数不小于5,挠度不大于构件长度的1/1500,导轨的拉伸、压缩和剪切强度的安全系数不小于5。

三、MXY-600铸铁镶铜圆闸门构造及材质

门体、门框、导轨:HT200铸铁

•楔座:HT200铸铁

•密封座:ZCuSn5Pb5Zn5锡铅青铜

•启闭机支座:HT200铸铁

•传动丝杆:304不锈钢

•紧固件:304不锈钢

•电控箱箱体:304不锈钢

四、MXY-600铸铁镶铜圆闸门技术参数

型    号MXY-600
名    称镶铜铸铁闸门
数    量15
安装位置闸门井
规    格DN600mm(DN800)
厚    度130/155mm
功    率0.55kw
配套手电两用启闭机
