铸铁闸门型号字母表达含义，一张图让您秒懂

铸铁闸门是水工闸门启闭机设备中一个型号种类繁多的系列，在选购时候选对型号显得尤为重要。而想要通过行业标准去找对应的型号的字母表示方法，又特别繁琐复杂，在此，浦洋水利小编为家准备了一张图，让您秒懂铸铁闸门型号，快速选对型号，节省时间。

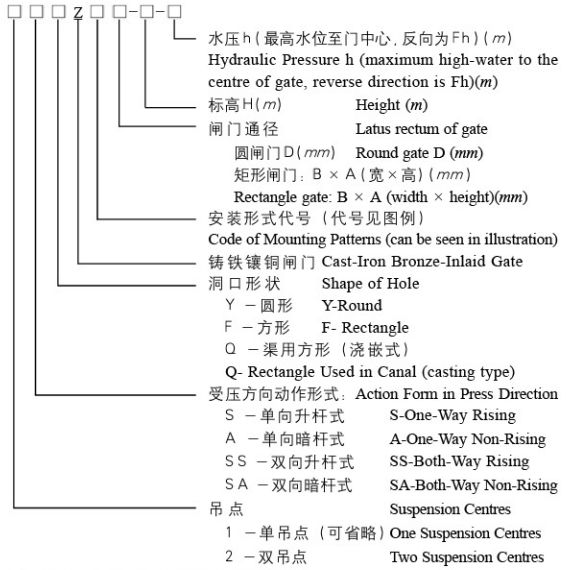

一、铸铁闸门型号图解

二、铸铁闸门型号释义举例说明

1、SFZ-1*1m：表示单向止水，升杆铸铁闸门，尺寸宽×高为1米×1米的；

2、SSYZ-500mm：表示双向止水，升杆铸铁圆形闸门，口径为500mm；（升杆也就是明杆式铸铁闸门，采用吊耳与启闭机螺杆连接）

3、AYZ-600mm：表示暗杆式单向止水铸铁圆闸门，口径为600mm。

三、拓展内容

在铸铁闸门中字母P通常代表平面铸铁闸门，比如PZ-1.5*1.5表示1.5*1.5米平面平板铸铁闸门，PGZ-1.5*1.5m表示拱形平面铸铁闸门1.5*1.5米，另外需要注意的是有些厂家型号表示中的Q表示墙式安装，比如ZMQF-1*1m表示1*1米墙式铸铁方闸门，还有字母F有时在闸门中会表示法兰连接，比如ZMFY-300：表示dn300mm的法兰式铸铁圆闸门。

总结：

以上就是铸铁闸门型号字母表达含义的内容，通常情况下，在铸铁闸门系列产品中，字母在型号中表达的含义如下。

1、字母Z表示铸铁闸门；

2、字母P表示平面闸门；

3、字母Y表示圆形闸门；

4、一个字母S表示单向止水，二个字母S表示双向止水；

5、字母A表示暗杆式闸门；

6、字母F表示方形闸门或法兰式连接；

7、字母Q表示渠道用或墙式安装;

8、PZJY表示机闸一体式闸门；

9、闸门尺寸表达的顺序通常为宽×高。
