方形铸铁闸门安装布置尺寸技术参数大全，一次看个够！

作者：浦洋水利发布时间：2024-06-19 21:03:51点击：42

方形铸铁闸门的类型有许多，比如有SFZ型、ZMF型、ZSQF型、ZMQF型、MXF型、AXF型、AFZ型等，当然还有PZ型和PGZ型。从止水上说还有单向止水型和双向止水型等，在此，PZ型平板铸铁闸门和PGZ拱形铸铁闸门不再赘述，这两类型的型号参数可到本站相应的产品型号中参考！下面，浦洋小编分别从六种不同的型号为您详细说明，让您一次看个够！

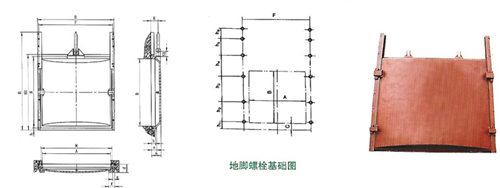

一、SFZ方形单向止水铸铁闸门安装布置图尺寸参数大全

1、SFZ-0.2*0.2米到SFZ-1*1米

规格型号（m）		0.2×0.2	0.3×0.3	0.4×0.4	0.5×0.5	0.6×0.6	0.8×0.8	1×1
尺寸参数（mm）	A	200	300	400	500	600	800	1000
	B	200	300	400	500	600	800	1000
	C	30	30	30	40	40	50	50
	D	320	420	520	640	740	980	1180
	E	30	30	35	40	90	95	100
	F	290	390	490	610	710	940	1140
	L	30	30	30	30	30	40	40
	H	400	500	600	700	800	1200	1440
	H1	260	360	460	580	680	900	1100
	M	205	305	405	508	608	810	1010
	N	230	330	430	540	640	850	1050
	a	34	34	40	42	45	48	55
	b	24	24	28	30	30	30	35
	d	64	64	85	77	76	76	85
	f	75	75	75	75	75	80	85
	g	30	30	30	30	30	35	40
	h	15	15	15	20	20	20	25
重量（kg）	板重	11	16	26	45	102	126	185
重量（kg）	总重	23	31	50	95	182	244	311

2、SFZ-1.2*1.2米到SFZ-5*5米

规格型号（m）		1.2×1.2	1.5×1.5	2×2	2.5×2.5	3×3	3.5×3.5	4×4	5×5
尺寸参数（mm）	A	1200	1500	2000	2500	3000	3500	4000	5000
	B	1200	1500	2000	2500	3000	3500	4000	5000
	C	60	60	70	80	90	100	110	120
	D	1320	1620	2140	2660	3180	3700	4220	5240
	E	105	150	182	167	190	290	340	350
	F	1110	1590	2110	2620	3140	3650	4170	5180
	H	1110	1960	2460	2960	3480	4000	4520	5540
	H1	1320	1620	2140	2660	3180	3700	4220	5240
	M	1255	1545	2060	2580	3080	3590	4100	5120
	N	1260	1560	2070	2580	3080	3600	4110	5120
	a	170	190	235	285	340	390	440	530
	b	55	60	70	80	90	100	110	120
	d	160	180	190	195	225	235	250	260
	e	100	100	105	115	130	140	150	160
	f	110	130	140	160	180	200
	g	30	50	50	50	60	65	70	70
	h	30	30	35	45	60	60	65	70
	h1	100	150	280	280	280	280	280	280
	h2	570	450	530	370	370	460	700	900
	h3	490	450	500	450	550	600	900	1000
	h4	400	400	500	650	700	800	800	1000
	h5		430	500	750	800	800	900	1200
	h6	80			400	680	900	900	1200
适用水头		3	6	6	6	6	6	6	6
重量kg	板重	275	600	1200	2090	6880	7700	11469	16925
重量kg	总重	500	900	1820	2900	8580	9525	13229	19685
地脚螺栓		8-M14×200	10-M16×300	10-M16×300	12-M16×300	12-M16×300	12-M18×350	12-M20×400	12-M20×400

说明：此系列型号的闸门亦可做成双向止水的，型号表示为SSFZ型

二、ZMF方形明杆式铸铁闸门安装布置图尺寸参数大全

ZMF方形明杆式铸铁闸门安装布置图

规格型号(mm)	A	B	E	H	b	φd
ZMF300	425	145	55	600	20	φ20
ZMF400	550	150	60	885	20	φ20
ZMF500	615	195	70	1000	30	φ25
ZMF600	720	205	83	1200	30	φ25
ZMF700	848	236	91	1400	30	φ25
ZMF800	945	265	110	1600	30	φ30
ZMF900	1100	290	145	1600	30	φ30
ZMF1000	1200	325	155	1700	35	φ30
ZMF1200	1400	360	170	2335	40	φ30
ZMF1400	1630	420	200	2720	40	φ35
ZMF1500	1750	450	215	2900	40	φ35
ZMF1600	1870	480	230	3100	40	φ35
ZMF1800	2025	520	250	3356	40	φ35
ZMF2000	2220	570	270	3680	50	φ40
ZMF2200	2440	626	300	4040	50	φ40
ZMF2500	2740	700	340	4580	50	φ40

三、ZSQF型与ZMQF方形附壁式铸铁闸门安装布置尺寸参数大全

A、ZSQF双向止水方形附壁式速闭铸铁闸门

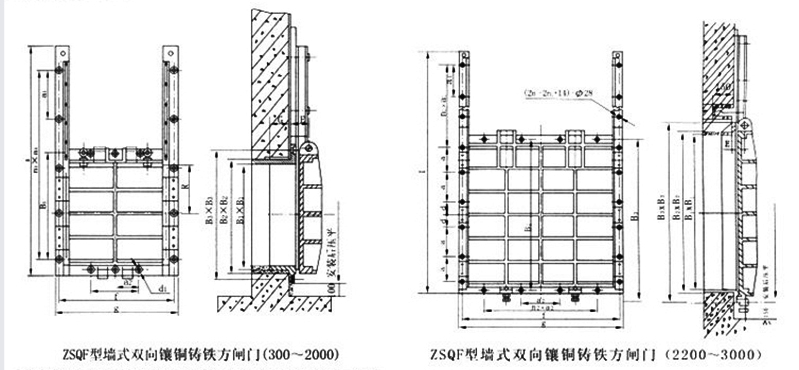

ZSQF双向止水方形附壁式速闭铸铁闸门安装布置图

规格尺寸（mm）	B1	B2	B3	G	E	d1	f	g	5×a	N1×a1	N2×a2	I	单双吊点
规格尺寸（mm）	B1	B2	B3	G	E	d1	f	g	5×a	N1×a1	N2×a2	I	单双吊点
300	300	380		50	80	φ18.5	416	456		2×280		685	单吊点
400	400	480		50	95	φ18.5	516	556		2×350		835
500	500	580		50	95	φ18.5	616	656		2×450		1060
600	600	700		70	95	φ24	750	790		3×300		1160
700	700	800		70	100	φ24	850	890		3×350		1260
800	800	900		80	100	φ24	960	1010		3×400		1450
900	900	1000		80	115	φ24	1060	1110		3×450		1600
1000	1000	1100		80	115	φ24	1160	1210		3×500		1900
1200	1200	1300	1360	90	115	φ28	1370	1430		6×400	1×450	2765
1400	1400	1540	1570	90	115	φ28	1580	1650		6×500	1×500	3315
1500	1500	1640	1670	90	115	φ28	1680	1750		6×500	1×500	3415
1600	1600	1740	1770	100	115	φ28	1780	1850		6×530	2×500	3515
1800	1800	1940	1970	100	115	φ28	1980	2050		6×600	2×600	3815
2000	2000	2140	2180	120	135	φ28	2200	2270		9×400	4×400	4150
2200	2200	2300	2400	120	135	φ28	2400	2520	5×440	4×500	4×400	4450
2400	2400	2500	2600	150	150	φ28	2600	2720	5×480	4×550	5×400	5130
2500	2500	2600	2700	150	150	φ28	2700	2820	5×500	4×550	5×400	5250
2600	2600	2700	2800	150	150	φ28	2800	2920	5×520	5×500	5×400	5370	双吊点
2800	2800	2900	3000	150	150	φ28	3000	3120	5×560	5×500	5×450	5450
3000	3000	3100	3200	150	150	φ28	3200	3320	5×600	5×600	5×500	6170

B、ZMQF单向止水方形附壁式铸铁闸门

1、ZMQF-0.3米*0.3米到0.8米*0.8米

型号mm		300	400	500	600	700	800
外形及安装尺寸mm	B	300	400	500	600	700	800
	B1	324	424	524	630	730	840
	B2	380	480	580	700	800	900
	G	50	50	50	70	70	80
	E	55	55	60	60	75	83
	K	220	270	340	380	440	505
	M	35	40	45	65	65	65
	d1	∅18.5	∅18.5	∅18.5	∅24	∅24	∅24
	d2	∅15	∅15	∅15	∅19	∅19	∅22
	f	416	516	616	750	850	960
	g	456	556	656	790	890	1010
	F	480	575	750	800	850	950
	a	65	85	85	60	60	100
	n1×a1	2×280	2×350	2×450	2×300	2×350	2×400
	I	205	260	310	360	410	500
	重量kg	70	107	145	225	275	330

2、ZMQF-1*1米到ZMQF-2*2米

型号		1000	1200	1400	1600	1800	2000
外形及安装尺寸mm	B	1000	1200	1400	1600	1800	2000
	B1	1040	1240	1440	1640	1840	2040
	B2	1100	1300	1540	1740	1940	2140
	B3				1770	1970	2180
	G	80	90	90	100	100	120
	E	83	83	100	100	105	135
	K	610	715	815	925	1025	1205
	M	85	110	120	120	130	140
	d1	∅28	∅28	∅28	∅28	∅28	∅28
	d2	∅26	∅26	∅30	∅30	∅36	∅36
	f	1160	1370	1580	1780	1980	2200
	g	1210	1430	1650	1850	2050	2270
	F	1200	2050	2500	2600	2960	3300
	a	105	115	120	120	115	135
	n1×a1	3×500	6×400	6×500	6×530	6×600	6×900
	N2×a2				2×530	2×600	4×400
	I	605	715	815	915	1015	1150
	重量kg	422	680	800	1210	1450	1650

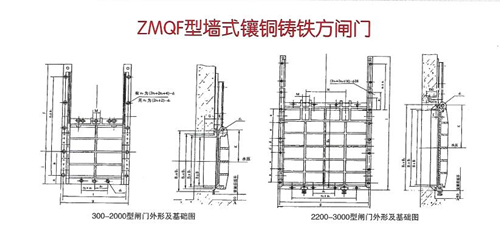

ZMQF方形附壁式铸铁闸门安装布置图

3、ZMQF-2.2*2.2米到3*3米

规格型号		2200	2400	2500	2600	2800	3000
外形及基础尺寸	B	2200	2400	2500	2600	2800	3000
	Bl	2260	2460	2560	2660	2860	3060
	B2	2500	2700	2800	2900	3100	3300
	B3	2400	2600	2750	2800	3000	3200
	E	117	120	125	130	130	145
	K	131	141	146	151	161	171
	M	145	145	160	160	170	180
	N				1300	1400	1500
	d1	∅40	∅40	∅46	∅46	∅50	∅50
	f	2400	2600	2700	2800	3000	3200
	g	2500	2700	2800	2900	3100	3300
	I	4450	5135	5250	5370	5450	6175
	n1×a1	4×400	5×400	5×400	5×400	5×450	5×500
	d	210	252.5	262.5	287.5	312.5	337.5
	a	420	505	525	575	625	675
	n2×a2	4×500	5×400	5×400	5×500	5×500	5×600
	重量kg	1800	1990	2020	2100	2240	2400

说明：闸门宽度在2.5米及以上多采用双吊点设计。

四、MXF型方形明杆式铸铁镶铜闸门安装布置尺寸参数大全（此系列闸门可分为单向止水和双向止水两种，双向止水型号表示为MXFS下面分别详细说明）

A、MXF方形明杆式铸铁镶铜闸门安装布置尺寸参数大全

1、MXF-0.3*0.3米到MXF-1*1米（下表中数据的单位为毫米）

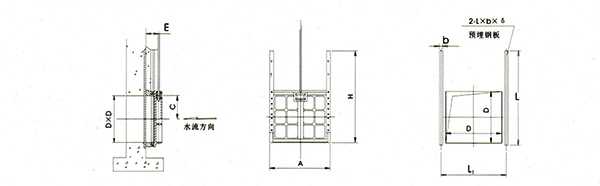

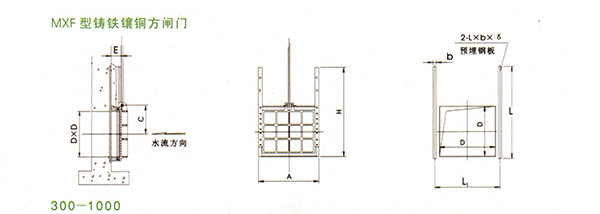

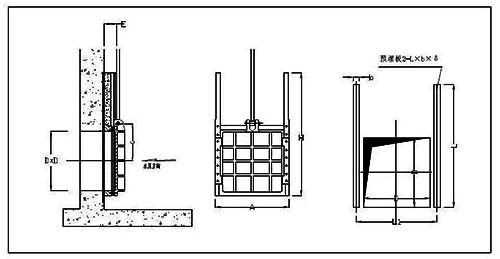

MXF-0.3*0.3米到MXF-1*1米安装布置图

型号规格	口径	外型及安装尺寸
型号规格	DxD	A	B	C	E	H	L	L1	δ
MXF-300	300x300	460	100	200	90	600	630	470	10
MXF-400	400x400	560	100	250	110	800	850	570	10
MXF-500	500x500	660	100	310	110	1000	1060	670	10
MXF-600	600x600	760	100	360	120	1200	1260	770	10
MXF-700	700x700	940	100	420	120	1400	1460	950	10
MXF-800	800x800	1030	100	470	130	1600	1670	1040	10
MXF-1000	1000x1000	1260	120	580	140	2000	2080	1270	10

2、MXF-1.2*1.2米到MXF-2.4*2.4米（表格中数据的单位为毫米）

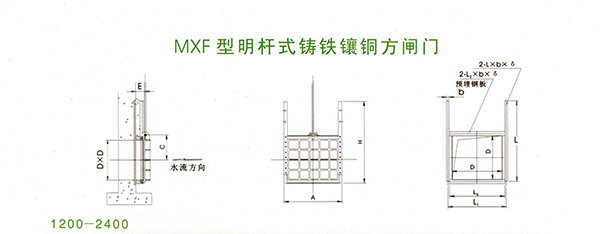

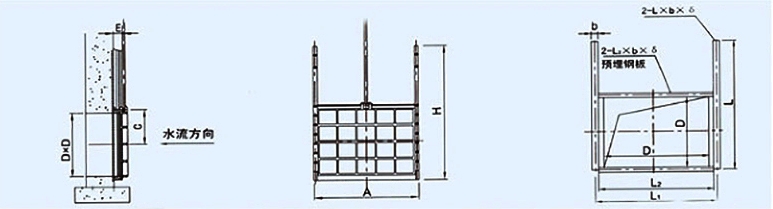

MXF-1.2*1.2米到MXF-2.4*2.4米安装布置图

型号规格	口径	外型及安装尺寸
型号规格	DxD	A	B	c	E	H	L	L1	L2	δ
MXF-1200	1200x1200	1420	120	690	150	2400	2480	1480	1380	12
MXF-1400	1400X1400	1640	120	800	180	2800	2880	1690	1570	12
MXF-1600	1600x1600	1840	120	900	180	3200	3290	1890	1770	12
MXF-1800	1800X1800	2040	120	1000	200	3600	3690	2090	1970	12
MXF-2000	2000x2000	2240	160	1110	200	4000	4100	2290	2130	16
MXF-2200	2200x2200	2440	160	1210	210	4400	4100	2290	2330	16
MXF-2400	2400x2400	2640	160	1315	210	4800	4920	2670	2510	16

3、MXF-2.6*2.6米到MXF-5*5米安装布置尺寸参数大全（下表中的数据单位为毫米）

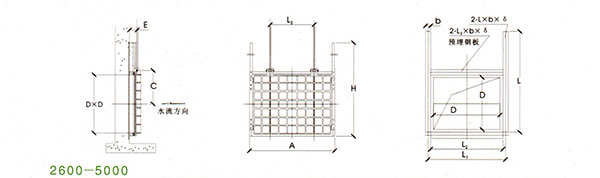

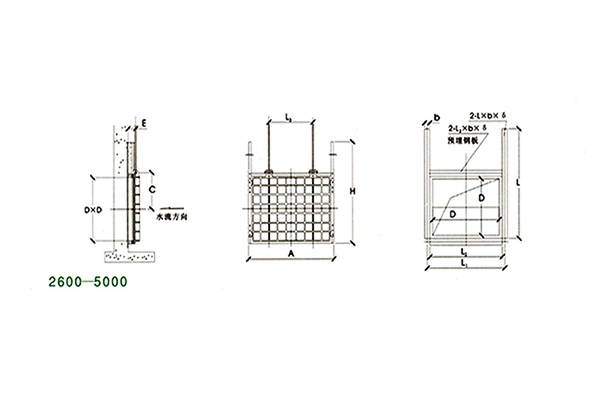

MXF-2.6*2.6米到MXF-5*5米安装布置图

型号规格	口径	外型及安装尺寸
型号规格	DxD	A	B	C	E	H	L	L1	L2	L3	8
MXF-2600	2600x2600	2840	160	1410	220	5200	5330	2890	2730	1300	16
MXF-2800	2800x2800	3040	160	1515	230	5600	5730	3090	2930	1400	16
MXF-3000	3000x3000	3260	200	1620	230	6000	6150	3320	3120	1500	20
MXF-3500	3500x3500	3760	200	1880	240	7000	7150	3830	3630	1800	20
MXF-4000	4000x4000	4280	200	2130	240	8000	8180	4340	4140	2000	20
MXF-4500	4500x4500	4780	200	2380	260	9000	9190	4840	4640	2200	20
MXF-5000	5000x5000	5280	200	2650	280	10000	10200	5360	5160	2500	20

B、MXFS型方形双向止水明杆式铸铁镶铜闸门安装布置尺寸参数大全（下面用三个表格为您详细说明）

1、MXFS-0.3*0.3米到MXF-1*1米

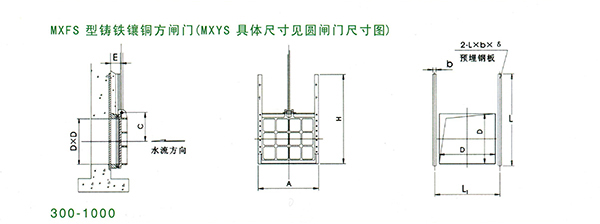

MXFS-0.3*0.3米到MXF-1*1米安装布置图

型号规格	口径	外型及安装尺寸
型号规格	D×D	A	B	C	E	H	L	L1	δ
MXFS-300	300x300	460	100	200	90	600	630	470	10
MXFS-400	400x400	560	100	250	110	800	850	570	10
MXFS-500	500x500	660	100	310	110	1000	1060	670	10
MXFS-600	600x600	760	100	360	120	1200	1260	770	10
MXFS-700	700x700	940	100	420	120	1400	1460	950	10
MXFS-800	800x800	1030	100	470	130	1600	1670	1040	10
MXFS-1000	1000x1000	1260	120	580	140	2000	2080	1270	10

2、MXFS-1.2*1.2米到MXFS-2.4*2.4米方形双向止水明杆式铸铁镶铜闸门安装布置尺寸参数大全（表格中数据的单位为毫米）

MXFS-1.2*1.2米到MXFS-2.4*2.4米方形双向止水明杆式铸铁镶铜闸门安装布置图

型号规格	口径	外型及安装尺寸
型号规格	D×D	A	B	C	E	H	L	L1	L2	δ
MXFS-1200	1200x1200	1420	120	690	150	2400	2480	1480	1380	12
MXFS-1400	1400X1400	1640	120	800	180	2800	2880	1690	1570	12
MXFS-1600	1600x1600	1840	120	900	180	3200	3290	1890	1770	12
MXFS-1800	1800X1800	2040	120	1000	200	3600	3690	2090	1970	12
MXFS-2000	2000x2000	2240	160	1110	200	4000	4100	2290	2130	16
MXFS-2200	2200x2200	2440	160	1210	210	4400	4100	2290	2330	16
MXFS-2400	2400x2400	2640	160	1315	210	4800	4920	2670	2510	16

3、MXFS-2.6*2.6米到MXFS-5*5米（表格中的数据单位为毫米）

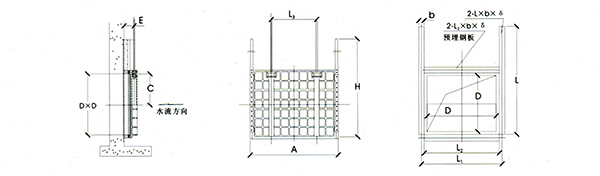

MXFS-2.6*2.6米到MXFS-5*5米安装布置图

型号规格	口径	外型及安装尺寸
型号规格	D×D	A	B	C	E	H	L	L1	L2	L3	δ
MXFS-2600	2600x2600	2840	160	1410	220	5200	5330	2890	2730	1300	16
MXFS-2800	2800x2800	3040	160	1515	230	5600	5730	3090	2930	1400	16
MXFS-3000	3000x3000	3260	200	1620	230	6000	6150	3320	3120	1500	20
MXFS-3500	3500x3500	3760	200	1880	240	7000	7150	3830	3630	1800	20
MXFS-4000	4000x4000	4280	200	2130	240	8000	8180	4340	4140	2000	20
MXFS-4500	4500x4500	4780	200	2380	260	9000	9190	4840	4640	2200	20
MXFS-5000	5000x5000	5280	200	2650	280	10000	10200	5360	5160	2500	20

五、AXF型方形暗杆式铸铁镶铜方闸门（此类闸门的止水面采用镶嵌青铜合金条来做密封，止水面的耐磨及耐腐蚀性能更好，下面将采用三个安装布置图及参数表为您详细说明）

1、AXF-0.3*0.3米到AXF1*1米暗杠式铸铁镶铜方闸门安装布置尺寸参数大全（表中单位为毫米，单吊点设计）

AXF-0.3*0.3米到AXF1*1米暗杠式铸铁镶铜方闸门安装布置图

型号规格	口径	外型及安装尺寸
型号规格	Dx D	A	B	C	E	H	L	L1	δ
AXF-300	300x300	460	100	200	90	600	630	470	10
AXF-400	400x400	560	100	250	110	800	850	570	10
AXF-500	500x500	660	100	310	110	1000	1060	670	10
AXF-600	600x600	760	100	360	120	1200	1260	770	10
AXF-700	700x700	940	100	420	120	1400	1460	950	10
AXF-800	800x800	1030	100	470	130	1600	1670	1040	10
AXF-1000	1000x1000	1260	120	580	140	2000	2080	1270	10

2、AXF-1.2*1.2米到AXF-2.4*2.4米暗杠式铸铁镶铜闸门安装布置尺寸参数大全

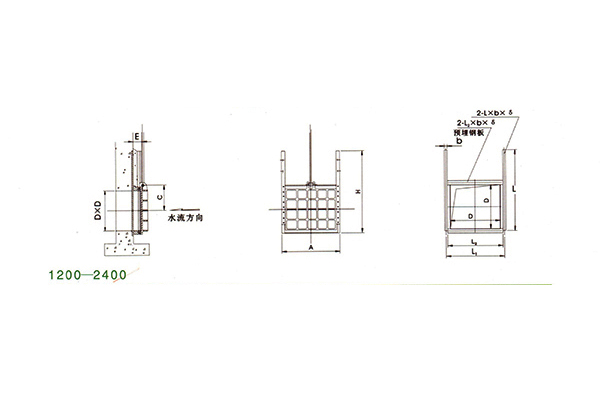

AXF-1.2*1.2米到AXF-2.4*2.4米暗杠式铸铁镶铜闸门安装布置图

型号规格	口径外型及安装尺寸
型号规格	Dx D	A	B	C	E	H	L	L1	L2	δ
AXF-1200	1200x1200	1420	120	690	150	2400	2480	1480	1380	12
AXF-1400	1400X1400	1640	120	800	180	2800	2880	1690	1570	12
AXF-1600	1600x1600	1840	120	900	180	3200	3290	1890	1770	12
AXF-1800	1800X1800	2040	120	1000	200	3600	3690	2090	1970	12
AXF-2000	2000x2000	2240	160	1110	200	4000	4100	2290	2130	16
AXF-2200	2200x2200	2440	160	1210	210	4400	4100	2290	2330	16
AXF-2400	2400x2400	2640	160	1315	210	4800	4920	2670	2510	16

说明：表格中的单位为毫米，以上规格型号尺寸的闸门为单吊点设计。

3、AXF-2.6*2.6米暗杆式方形铸铁镶铜闸门安装布置尺寸参数

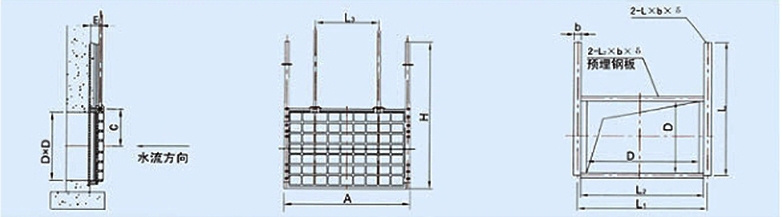

AXF-2.6*2.6米暗杆式方形铸铁镶铜闸门安装布置图

型号规格	口径	外型及安装尺寸
型号规格	Dx D	A	B	C	E	H	L	L1	L2	L3	δ
AXF-2600	2600x2600	2840	160	1410	220	5200	5330	2890	2730	1300	16
AXF-2800	2800x2800	3040	160	1515	230	5600	5730	3090	2930	1400	16
AXF-3000	3000x3000	3260	200	1620	230	6000	6150	3320	3120	1500	20
AXF-3500	3500x3500	3760	200	1880	240	7000	7150	3830	3630	1800	20
AXF-4000	4000x4000	4280	200	2130	240	8000	8180	4340	4140	2000	20
AXF-4500	4500x4500	4780	200	2380	260	9000	9190	4840	4640	2200	20
AXF-5000	5000x5000	5280	200	2650	280	10000	10200	5360	5160	2500	20

说明：上表中尺寸参数的单位为毫米，2.6米到5米的为双吊点设计。

小结：从以上三个结构布置图中不难发现，此系列闸门的采用吊块螺母与螺杆连接，为暗杠式结构。节省安装空间，多用于景区或安装空间狭小的水利工程项目中。

六、AFZ型（指暗杠式铸铁方闸门，其中A表示暗杠式或者说暗杆式亦可，下面将通过两个表格和两个安装布置图来说明）

1、AFZ-1.2*1.2m到AFZ-2.4*2.4米安装布置尺寸技术参数大全

AFZ-1.2*1.2m到AFZ-2.4*2.4米安装布置图

型号规格	口径外形及安装尺寸
型号规格	D	A	B	C	E	H	L	L1	Φ
AFZ-1200	1200×1200	1470	120	690	150	2400	2480	1480	12
AFZ-1400	1400×1400	1680	120	800	200	2800	2880	1690	12
AFZ-1600	1600×1600	1880	120	900	220	3200	3290	1890	12
AFZ-1800	1800×1800	2080	120	1000	240	3600	3690	2090	12
AFZ-2000	2000×2000	2280	160	1110	280	4000	4100	2290	16
AFZ-2200	2200×2200	2480	160	1210	280	4400	4100	2290	16
AFZ-2400	2400×2400	2660	160	1315	320	4800	4920	2670	16

说明：表格中数字的单位为毫米，此尺寸范围的闸门为单吊点设计，在闸门安装的时候应注意迎水面的方向，有加强肋的一面为应水面，不可承受反向水压！

2、AFZ-2.6*2.6米到AFZ-5*5米安装布置尺寸参数大全

AFZ-2.6*2.6米到AFZ-5*5米安装布置图

型号规格	口径外形及安装尺寸
型号规格	D	A	B	C	E	H	L	L1	L2	L3	Φ
AFZ-2600	2600×2600	2880	160	1410	320	5200	5330	2890	2730	1300	16
AFZ-2800	2800×2800	3080	160	1515	320	5600	5730	3090	2930	1400	16
AFZ-3000	3000×3000	3310	200	1620	320	6000	6150	3320	2130	1500	20
AFZ-3500	3500×3500	3820	200	1880	320	7000	7150	3830	3630	1800	20
AFZ-4000	4000×4000	4330	200	2130	360	8000	8180	4340	4140	2000	20
AFZ-4500	4500×4500	4830	200	2380	360	9000	9190	4840	4640	2200	20
AFZ-5000	5000×5000	5350	200	2650	380	10000	10200	5360	5160	2500	20

说明：上表中的尺寸单位为毫米。

小结：通过以上两表我们可清楚的了解到此系列闸门常见的尺寸为从1.2*1.2米到5*5米，对应型号的安装尺寸参数亦可一目了然。值得注意的是此系列闸门属于低水头闸门的一种，一般适用水头不超过6米，单向止水设计，如要双向止水，亦可为您定制加工生产，另外此系列闸门还有一个特点就是开启占用上部空间比较小，吊耳与螺杆的连接采用吊块螺母结构，通过螺杆旋转使吊块螺母沿着螺杆上移或下降，从而实现闸门的启闭。
