在一些业内朋友选择双吊点螺杆启闭机的时候可能需要参考相关的技术参数，但随着日益增多的信息很难发现实际有用的信息，或者很难找到全规格型号的ql型双吊点螺杆启闭机的技术参数，更多的是一些无用的或者是单产品的参数信息，并不能有针对性的满足需求，在此，浦洋水利为您梳理了规格型号从ql-2*50KN到2*800KN的手电两用型的螺杆启闭机的技术参数，包含其启门力、闭门力、启门高度、螺杆参数、启闭速度、配套电机、安装布置尺寸参数、机身重量等技术参数，以表格形式体现，让您尽享阅读的愉悦！
一、QL-2*50-SD到QL-2*120-SD双吊点螺杆启闭机型号技术参数（手电两用型）
| 规格型号 | QL-2×50-SD | QL-2×80-SD | QL-2×100-SD | QL-2×120-SD | ||
| 技术参数 | 启门力（T） | 2×5 | 2×8 | 2×10 | 2×12 | |
| 闭门力（T） | 2×2.5 | 2×4 | 2×5 | 2×6 | ||
| 启门高度 | 3.5 | 3.5 | 4 | 4 | ||
| 螺杆 | 总长m | 3.5 | 4 | 4.5 | 5 | |
| 螺纹长 | 3 | 3.5 | 4 | 4.5 | ||
| 直径mm | ∅51 | ∅70 | ∅75 | ∅80 | ||
| 启闭速度 | 手动mm/r | 0.48 | 0.52 | 0.52 | 0.52 | |
| 电动 mm/r | 175 | 197 | 209 | 209 | ||
| 配套电机 | 型号 | Y132S-6 | Y132S-6 | |||
| 功率(KW) | 3 | 4 | ||||
| 其它主要技术参数 | L1 | 470 | 530 | |||
| L2 | 420 | 460 | ||||
| L3 | 300 | 330 | ||||
| L4 | 340 | 380 | ||||
| L5 | 540 | 500 | 500 | 500 | ||
| L6 | 550 | 600 | 600 | 600 | ||
| L7 | 150 | 150 | 150 | 150 | ||
| L8 | 220 | 220 | 220 | 220 | ||
| L9 | 123 | 178 | 178 | 178 | ||
| H | 580 | 670 | 720 | 720 | ||
| H1 | 45 | 69 | 60 | 60 | ||
| H2 | 145 | 200 | 200 | 200 | ||
| d | ∅24 | ∅28 | ∅28 | ∅30 | ||
| b | 30 | 40 | 40 | 40 | ||
| R | 200 | 300 | 300 | 300 | ||
| D1 | ∅120 | ∅130 | ∅140 | ∅140 | ||
| D2 | ∅80 | ∅80 | ∅80 | ∅80 | ||
| 地脚螺栓 | 8-M16M×400 | |||||
| 重量（kg） | 575 | 991 | 1025 | 1274 | ||
二、QL-2*150-SD到QL-2*300-SD双吊点螺杆启闭机型号技术参数（手电两用型）
| 规格型号 | QL-2×150-SD | QL-2×200-SD | QL-2×250-SD | QL-2×300-SD | ||
| 技术参数 | 启门力（T） | 2×15 | 2×20 | 2×25 | 2×30 | |
| 闭门力（T） | 2×7.5 | 2×10 | 2×12.5 | 2×15 | ||
| 启门高度 | 4.3 | 4.3 | 5 | 5 | ||
| 螺杆 | 总长(m) | 5.5 | ||||
| 螺纹长（m) | 5 | |||||
| 直径mm | ∅85 | ∅90 | ∅95 | ∅100 | ||
| 启闭速度 | 手动mm/r | 5 | 5 | 0.53 | 0.53 | |
| 电动 mm/r | 200 | 200 | 215 | 215 | ||
| 配套电机 | 型号 | Y160M-6 | Y160L-6 | |||
| 功率(KW) | 5.5 | 7.5 | ||||
| 其它主要技术参数 | L1 | 600 | 760 | |||
| L2 | 530 | 670 | ||||
| L3 | 360 | 480 | ||||
| L4 | 470 | 560 | ||||
| L5 | 550 | 580 | ||||
| L6 | 650 | 650 | 700 | 700 | ||
| L7 | 150 | 150 | 160 | 160 | ||
| L8 | 220 | 220 | 250 | 250 | ||
| L9 | 216 | 216 | 272 | 272 | ||
| H | 720 | 760 | 850 | 900 | ||
| H1 | 75 | 80 | 90 | 30 | ||
| H2 | 225 | 225 | 230 | 230 | ||
| d | ∅32 | ∅32 | ∅40 | ∅40 | ||
| b | 50 | 50 | 60 | 60 | ||
| R | 300 | 300 | 300 | 300 | ||
| D1 | ∅160 | ∅170 | ∅185 | ∅185 | ||
| D2 | ∅100 | ∅100 | ∅120 | ∅120 | ||
| 地脚螺栓 | 8-M20×500 | 8-M24×500 | 12-M24×500 | |||
| 重量（kg） | 1870 | 2176 | 3160 | 3310 | ||
三、QL-2*400-SD到QL-2*800-SD双吊点螺杆启闭机型号技术参数（手电两用型）
| 规格型号 | QL-2×400-SD | QL-2×500-SD | OL-2×600-SD | QL-2×800-SD | |||
| 技术参数 | 启门力（T） | 2×40 | 2×50 | 2×60 | 2×80 | ||
| 闭门力（T） | 2×20 | 2×25 | 2×30 | 2×30 | |||
| 启门高度 | 55 | 5.5 | 55 | 5.5 | |||
| 螺杆 | 总长(m) | 5.5 | |||||
| 螺纹长（m) | 5 | ||||||
| 直径mm | ∅120 | ∅130 | ∅40 | ∅150 | |||
| 启闭速度 | 手动mm/r | 0.6 | 0.6 | 0.77 | 77 | ||
| 电动 mm/r | 190 | 190 | 245 | 245 | |||
| 配套电机 | 型号 | Y200L-8 | Y225M-8 | Y250M-8 | |||
| 功率(KW) | 15 | 22 | 22 | 30 | |||
| 其它主要技术参数 | L1 | 900 | 950 | ||||
| L2 | 960 | ||||||
| L3 | 560 | ||||||
| L4 | 770 | ||||||
| L5 | 660 | 660 | 750 | ||||
| L6 | 850 | 850 | 950 | ||||
| L7 | 160 | 160 | 160 | ||||
| L8 | 250 | 250 | 250 | ||||
| L9 | 345 | 345 | 428 | ||||
| H | 1030 | 1030 | 1190 | ||||
| H1 | 105 | 105 | 110 | ||||
| H2 | 250 | 250 | 275 | ||||
| d | ∅70 | ∅80 | ∅90 | ||||
| b | 70 | 75 | 100 | ||||
| R | 350 | 350 | 400 | ||||
| D1 | ∅200 | ∅220 | ∅250 | ||||
| D2 | ∅120 | ∅120 | ∅150 | ||||
| 地脚螺栓 | 12-M24×500 | 16-M24×500 | |||||
| 重量（kg） | 4512 | 5310 | 6010 | ||||

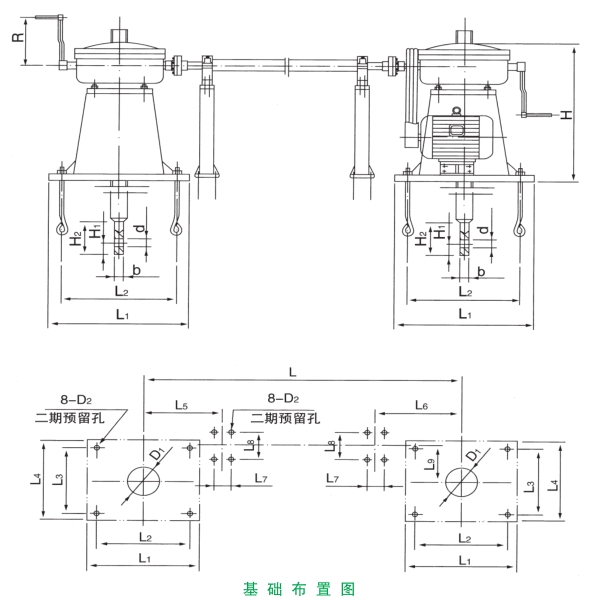

四、QL型双吊点螺杆启闭机安装布置图
五：说明
结合图表可更详细的了解QL型双吊点螺杆启闭机安装布置尺寸及基础布置尺寸参数！此类型螺杆启闭机与双吊点平面闸门搭配使用。
六、QL型双吊点螺杆启闭机技术性能
1、本系列启闭机未作特殊设计时，不能作斜吊运行。
2、可增设行程限位装置，作限位运行保护。手动启闭机均设有限位盘，作为下降限位置控制。
3、闸门吊耳部分应根据启闭机螺杆外形设定。特殊情况定货前应声明。
