0.6*0.6米到5*5米平板铸铁闸门型号尺寸参数

06*06米到5*5米平板铸铁闸门型号尺寸技术参数详情如下，其中包含了平板闸门的外形尺寸、安装尺寸、板重、闸门总重、适用水头、地脚螺栓等技术参数。下面将以平板铸铁闸门的结构布置结合尺寸参数表为您详细说明。

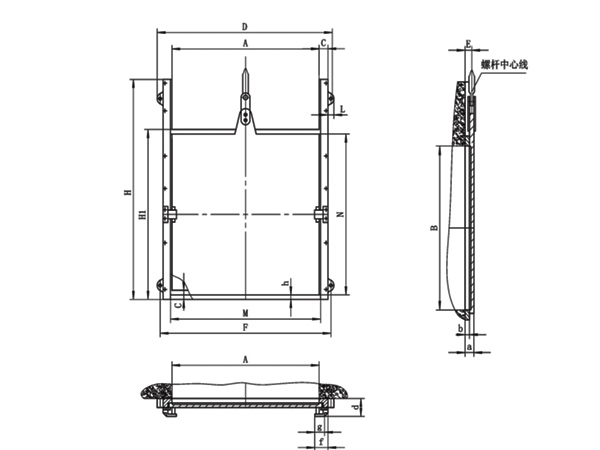

一、平板铸铁闸门安装布置结构图

二、0.6米*0.6米-2*3米平板铸铁闸门技术参数表

说明：此表中的平板铸铁闸门为单吊点设计，同时可依据用户需求为您加工生产为机闸一体式闸门，此系列闸门多用于渠道、污水处理、农田灌溉分水渠、水产养殖等小型水利闸门工程中。

三、2.5米*3米-5*5米平板铸铁闸门技术参数表

说明：上表中的闸门为双吊点设计，（二和三中所列出的技术参数为单向止水型），需要注意的式以上数据仅供参考，因为工程项目要求不同，参数可能会有所区别。

三、平板铸铁闸门技术性能参数

1、闸门正向承压一般不大于0.1MPa；

2、适用PH通常在6-8之间，如果有特殊要求的，可采用耐腐蚀铸铁为您生产加工；

3、闸门通常采用灰铸铁铸造加工；

4、通常为单向止水设计，不可承受反向水压，如需反向止水或双向止水闸门时候，请在选购时说明。

5、正向渗水量不大于1.25L/m·min；

6、适用水头通常不大于6米，如需高水头的闸门请在选购时说明，可定做8-10米或更高水头的闸门；

7、搭载的启闭机多为螺杆式启闭机，如有特殊要求，亦可搭载卷扬式启闭机、液压启闭机等。
