ql型手电两用双吊点螺杆启闭机技术参数大全

作者：浦洋水利发布时间：2024-07-12 21:06:40点击：9

ql型手电两用双吊点螺杆启闭机采用双吊点设计，多用来启闭双吊点的平面闸门，比如拱形铸铁闸门、平板铸铁闸门、平面钢制闸门、不锈钢闸门等，具有控制系统先进，不仅可以现场控制，还可以远程控制。它还具备超负载停机保护、事故报警显示、上下行程限位控制等功能，确保了操作的安全性和可靠性等特点，被广泛应用于泄水水利工程的工作闸门，多孔泄水水利工程的事故闸门或检修闸门，以及施工导流封孔闸门。在挡潮闸门或水利工程工作闸门中。通常采用一门一机以便迅速启闭闸门。

一、ql型手电两用双吊点螺杆启闭机结构布置图

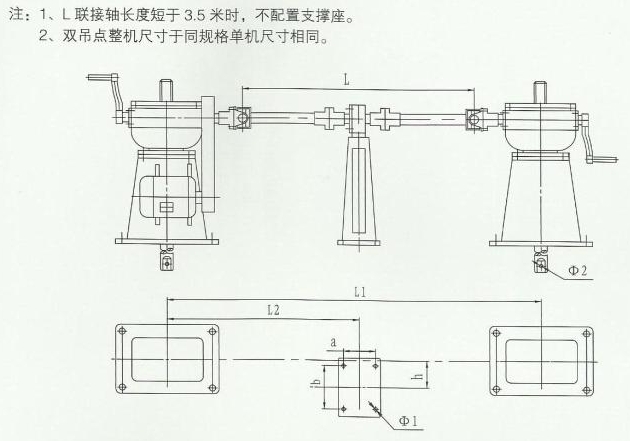

ql型手电两用双吊点螺杆启闭机结构布置图

说明：

1、L联接轴长度小于3.5米时，不配置支撑座；

2、双吊点整机尺寸于同规格单机尺寸相同

二、ql型手电两用双吊点螺杆启闭机技术参数大全

规格(T)	启门力(KN)	闭门力(KN)	电动升降速度(mmm/min)	配套动力		基础尺寸mm					Φ1	Φ2
规格(T)	启门力(KN)	闭门力(KN)	电动升降速度(mmm/min)	型号	功率(Kw)	L1	L2	h	b	a	mm	mm
3	60	36	454	Y100L1-4	2.2	900-5000	根据吊点距面定	94	200	150	15	25
5	100	60	435	Y100L2-4	3	1000-5000		124	200	150	17	30
8	160	96	218	Y112M-4	3	1200-5000		180	250	170	20	35
10	200	120	218	Y112M-4	4	1200-5000		180	250	170	20	40
12	240	144	218	Y132S-4	5.5	1200-5000		180	250	170	20	40
15	300	180	185	Y132S-4	5.5	1200-5000		220	300	200	21	45
20	400	240	185	Y132M-4	7.5	1200-5000		220	300	200	21	45
25	500	300	145	Y132M-6	7.5	1200-5000		270	350	200	23	50
30	600	360	145	Y160M-6	11	1200-5000		270	350	200	23	50
40	800	480	138	Y160L-6	11	1200-5000		408	400	250	25	60
50	1000	600	138	Y180L-6	15	1200-5000		408	400	250	25	60
60	1200	720	138	Y200L1-6	18.5	1200-5000		408	400	250	25	6

三、结构性能及原理

1、QL系列手电两用螺杆式启闭机由机座、机壳、机盖、涡轮、蜗杆、螺母、螺杆、轴承盖、大小皮带轮、三角带、轴承、电气控制箱、电动机、标准件等零部件组成。电动机的输出动力使蜗杆转动，带动涡轮旋转，由于蜗轮和螺母采用键连接，因此当蜗轮旋转一圈时带动螺母旋转一圈，使螺杆作垂直运动，带动闸门启闭，该启闭机具备手电两用的功能，可以根据用户需求配备电动装置，并配备摇手把，以供手动使用。这提供了用户在不同场合下的使用灵活性。

2、该启闭机具有控制系统先进，既可以在现场控制也可以远程控制的特点。此外，还具有超负载停机保护、事故报警显示、上下行程限位控制等功能。一体化开关型和一体化调节型均可实现现场与远程控制功能。当开或关向力矩瞬间被顶开，闸门将停下不动作，即使力矩开关瞬间顶开后闭合，闸门仍不会动作，只有向反向动作一下，即可解除过力矩保护的瞬间力矩保护。此外，还具有电源缺相和输出缺相保护功能的缺相保护。

3、QL型手电两用螺杆启闭机具有运行可靠、工作效率高、使用寿命长等优点。它还具有外形美观、结构紧凑、安装方便、操作安全、启闭灵活、运行可靠、工作效率高、使用寿命长、维修费用低等优点。
