铸铁闸门型号字母代表什么意思，一次看个透

铸铁闸门常用的两个规范标准分别是河北地方标准和安徽地方标准，在这两个规范标准中都有关于铸铁闸门型号字母代表什么意思的详细说明，浦洋水利小编为您梳理如下。

一、河北地方标准《DB 13/T 2802-2018》对于铸铁闸门型号字母含义的规定

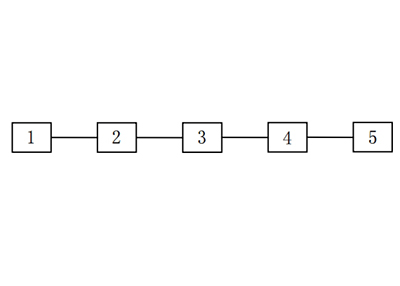

说明

1-SPGZ：平面拱形铸铁闸门，无S为单向止水，有S为双向止水；

2-螺杆形式：无(明杆)，A(暗杆)；

3-闸门形式：无(矩形)，Y(圆形)；

4-孔口尺寸：宽x高，或边长，或直径；

5-设计水头：单位，m。

示例：

1、PGZ-1.0x1.5-4：孔口宽1.0m，高1.5m，设计水头4.0m，平面拱形铸铁闸门；

2、PGZAY-1.5-6：孔口直径1.5m，设计水头6.0m，暗杆圆形平面拱形铸铁闸门；

3、SPGZ-1.0x1.5-6/4：孔口宽1.0m，高1.5，正向设计水头6.0m，反向设计水头4.0m，双向止水平面拱形铸铁闸门。

二、安徽地方标准《DB 34/T 3589-2020》对于铸铁闸门型号字母含义的规定

口-口-口-口-口-口，其中的”口“从左到右依次表示：

口-铸铁闸门 Z；

口-门杆形式 M(明杆式)，A(暗杆式);

口-安装方式 Q(墙式)，G(墙管式)；

口-闸孔形状 Y(圆形)，F(方形)，J(矩形);

口-闸孔尺寸(宽度x高度、直径，单位:mm

口-设计水头(单位:m)。

标记示例:

1、ZMQJ-1000X1500-3：孔口宽 1000 mm、高 1500 mm，设计水头 3 m，明杆、墙式矩形铸铁闸门。

2、ZAGY-1500 -5：孔口直径 1500 mm，设计水头 5 m，暗杆、墙管式圆形铸铁闸门。
