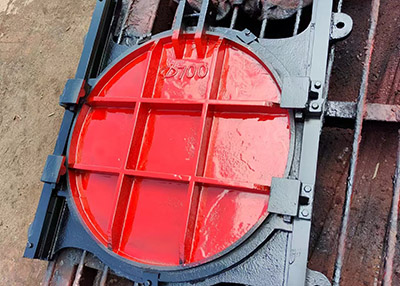

明杆式铸铁镶铜圆闸门安装尺寸参数大全，不容错过

明杆式铸铁镶铜圆闸门安装尺寸参数如下，其中包含了常见规格型号从dn200mm到dn2000mm的安装尺寸参数，其中涵盖了相对应的型号的适配启闭机及适用水头，方便选型。

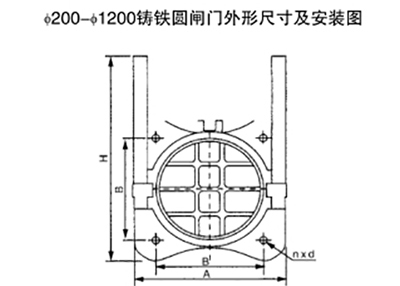

一、dn200-dn1200mm明杆式铸铁镶铜圆闸门安装尺寸参数及安装布置图

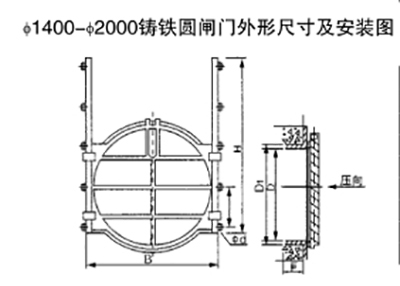

二、dn1400-dn200mm明杆式铸铁镶铜圆闸门安装尺寸参数及安装布置图

三、明杆式铸铁镶铜圆闸门安装要点

1、支搭闸门安装操作平台，使其便于作业且安全牢固。

2、依据设计安装标高，在土建预留出水口墙面上标出出水口竖直中线及闸门框底部水平标高线，偏差不大于±3mm。

3、将门框紧贴于土建洞孔的井壁上（附壁安装形式），用基础螺栓将门框紧固，同时应保证门框底槽、二侧导轨的水平度与垂直度偏差均小于1/1000。

4、将启闭装置的连接底板与基础平台的预埋钢板焊接，并检查启闭中点与门体螺杆中点在同一铅垂线上，垂直度偏差值应小于1/1000。

5、调整楔紧装置，使门体在关闭状态下密封面紧密贴合，300mm长度范围内的间隙不大于0.1mm。

6、手动操作启闭装置，门体上下灵活，无卡阻现象。

7、将二次灌浆混凝土范围内的墙体先行凿毛，以保证闸门框与墙壁二次灌浆混凝土的紧密结合，不渗漏。

四、明杆式铸铁镶铜圆闸门选购须知

1、选用闸门时应注明H值（闸门中点至启闭机底部平台高度）并注明单独闸门（与配套启闭机）的具体名称、型号、规格；

2、启闭机应根据表中启闭力及自动化程度确定，具体可参考启闭机样本。

3、轴导架是根据井深不同而设定的，设计时应与联轴器不干涉。

总结

从以上内容不难发现，明杆式铸铁镶铜圆闸门的适用水头通常在4-8米，如需要更高水头的闸门，本厂支持定制生产加工，所配型的启闭机的启门力通常在0.5-8t左右，多采用手动、手电两用型螺杆启闭机。
